Модульні контактори в житлових і комерційних об’єктах: розбір від фахівців Електроконтролю
Дистанційне керування освітленням, вентиляцією чи підігрівом води зручне, коли силова частина схеми працює передбачувано. Типова помилка – підключати навантаження безпосередньо до таймера, датчика або контролера, хоча їхні контакти не розраховані на такий струм. Роль контактора та основні правила його підбору можна звести до кількох пунктів:
- Контактор відокремлює керувальний сигнал від силового кола.
- Номінал добирають з урахуванням типу й характеру навантаження.
- Котушка, кількість полюсів і спосіб керування мають відповідати схемі.
Автоматизація будинків і офісів: попит на дистанційне керування
Для автоматизації використовують проміжний силовий елемент, який отримує команду від слабкострумової системи та комутує живлення споживача. У щиті модульні контактори вмикають і вимикають навантаження за сигналом таймера, термостата, датчика руху, реле напруги або системи «розумного будинку». Контролер при цьому не пропускає через себе робочий струм лінії освітлення чи вентиляції.
У квартирі таку схему застосовують для груп освітлення, електричної теплої підлоги, бойлера та вентиляції. В офісах контактори використовують для освітлення окремих зон, вивісок, припливно-витяжних систем і технічних приміщень. Власник може налаштувати графік роботи, а персонал – вручну керувати обладнанням, якщо автоматика тимчасово вимкнена.
Що таке модульні контактори і де їх застосовують

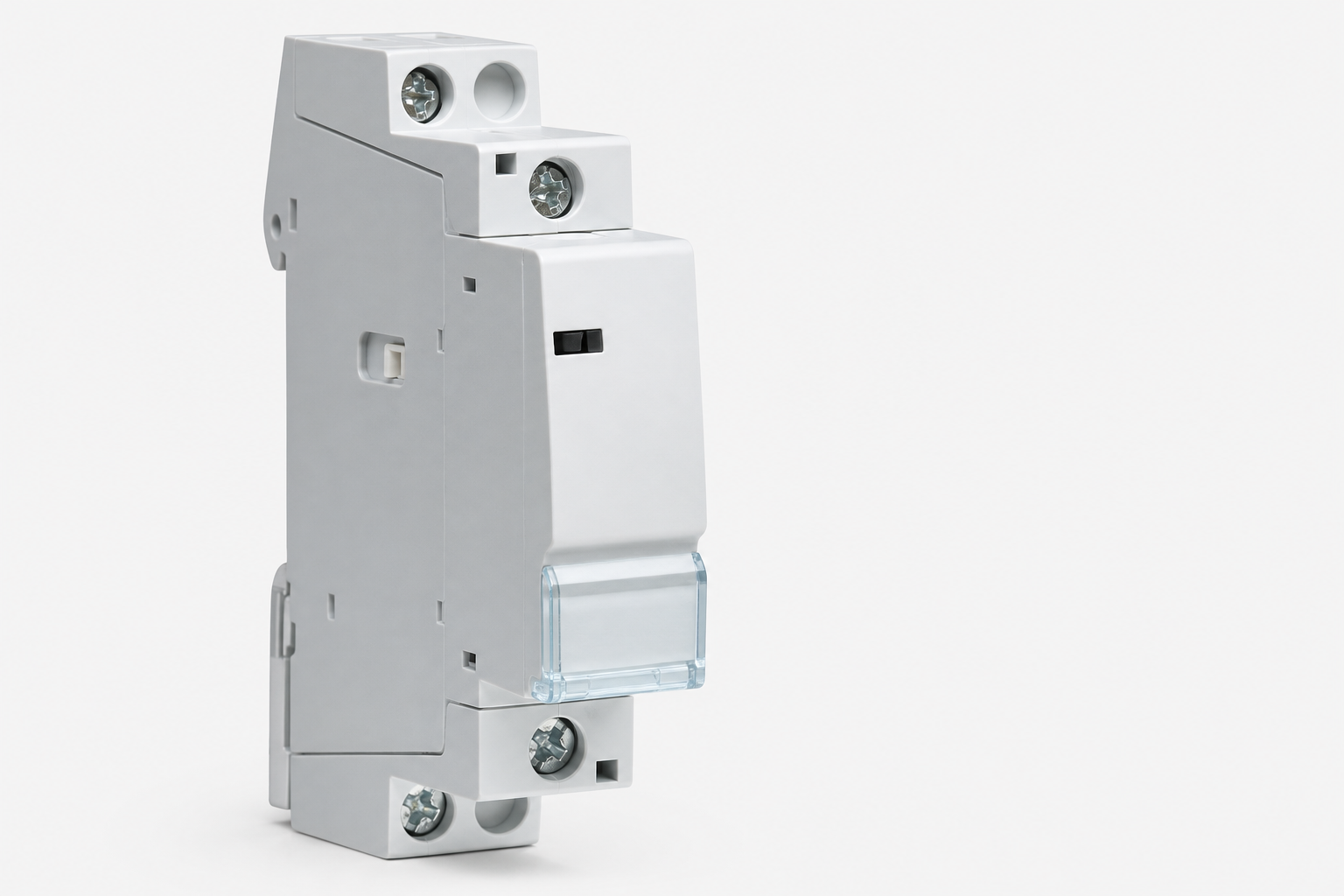

Модульний контактор – це електромеханічний комутаційний апарат для монтажу на DIN-рейку. Коли на котушку подається керувальна напруга, вона змінює стан силових контактів і подає живлення на підключене коло. Після зняття сигналу контакти повертаються у вихідне положення, якщо конструкція не передбачає іншого режиму роботи.
Кількість полюсів визначають за схемою мережі та переліком провідників, які потрібно розривати. Однополюсні моделі використовують для комутації однієї лінії, двополюсні – коли необхідно одночасно розмикати фазу й нейтраль. Триполюсні та чотириполюсні варіанти застосовують для трифазних споживачів. Конфігурація 1НО+1НЗ може передавати сигнал про стан кола або керувати допоміжною логікою.

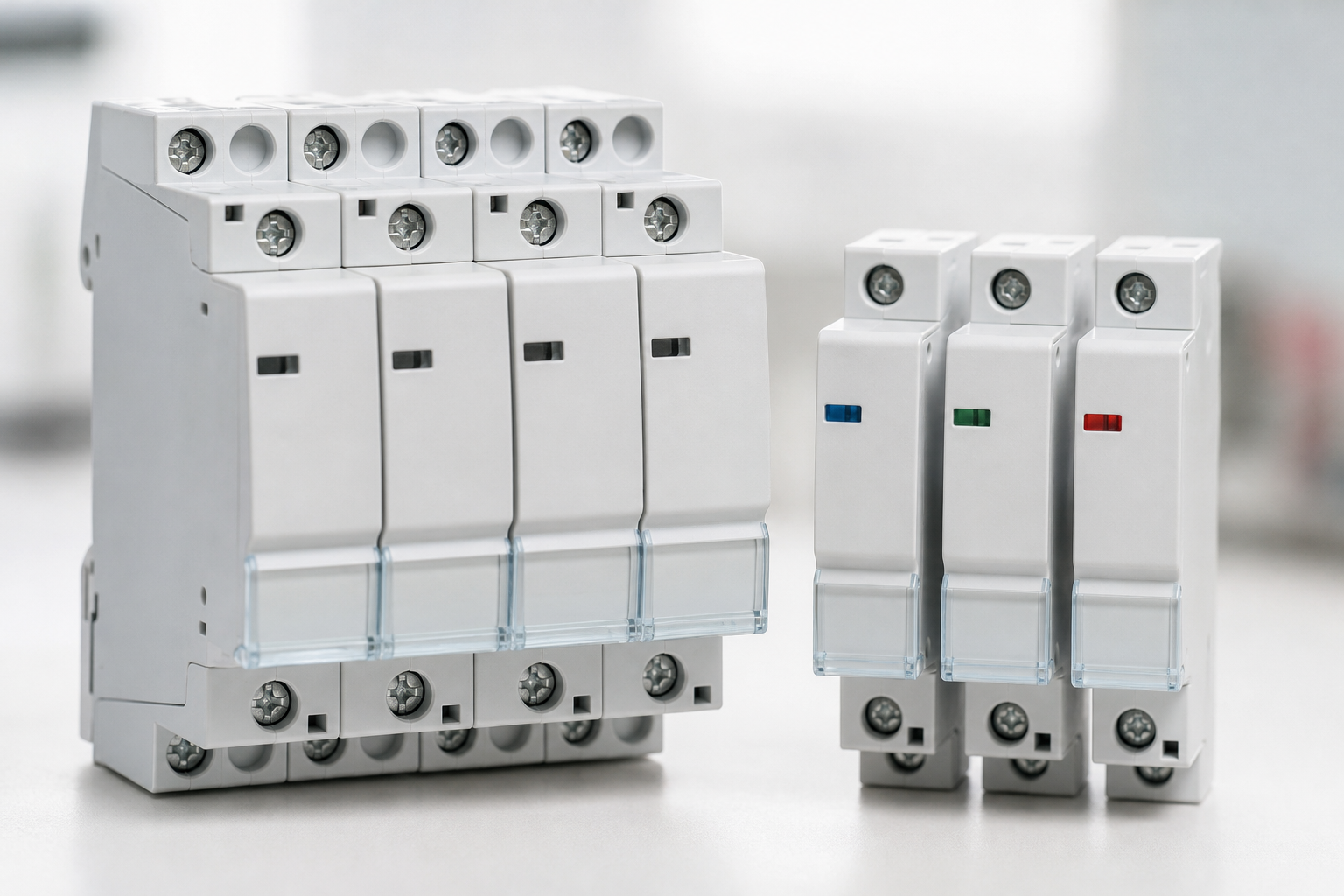

Безшумні моделі, ручне керування, номінальні струми: що важливо
Підбір починають із трьох параметрів: напруги котушки, кількості контактів і номінального струму силової частини. Для керування від звичайної мережі застосовують котушки на 230 В, а для низьковольтної автоматики – моделі на 24 В AC/DC. Якщо напруга котушки не відповідає виходу контролера або реле, контактор не спрацює чи може вийти з ладу.
Безшумні моделі доречні в щитах, розташованих поблизу житлових кімнат, переговорних або робочих зон. Наявність ручного перемикача також перевіряють окремо: він полегшує налагодження та дає змогу тимчасово подати живлення без сигналу автоматики. Режими ручного керування слід уточнювати в паспорті конкретної моделі.
| Параметр | Що визначає | Як перевірити |
| Струм 20–63 А | Допустиме навантаження силових контактів | Порівняти з розрахунковим струмом лінії |
| Котушка 230 В або 24 В AC/DC | Сумісність із системою керування | Звірити вихідну напругу реле або контролера |
| 1–4 полюси | Кількість одночасно комутованих провідників | Перевірити одно- або трифазну схему |
| НО та НЗ контакти | Початковий стан кола без керування | Врахувати логіку роботи обладнання |
Доступні конфігурації представлені в каталозі ecshop: там є контактори Hager і ETI з номіналами 20, 25, 40 та 63 А. Електроконтроль співпрацює напряму з понад 21 виробником електротехнічної продукції. Під час комплектації щита варто перевіряти не лише ціну, а й оригінальність обладнання та його відповідність документації проєкту.
Помилки під час підбору контактора під навантаження
Одна з найризикованіших помилок – орієнтуватися лише на потужність приладу, зазначену на шильдику. Для однофазного активного навантаження струм можна оцінити за формулою I = P / U, де P – потужність у ватах, а U – напруга мережі. Наприклад, прилад потужністю 4 000 Вт за напруги 230 В споживає приблизно 17,4 А. Для двигунів, насосів, вентиляторів і частини LED-драйверів потрібно також враховувати пускові струми та рекомендації виробника обладнання.
Підбір виконують у такій послідовності:
- Визначають тип навантаження: активне, індуктивне або змішане.
- Розраховують робочий струм і враховують можливі пускові навантаження.
- Звіряють напругу котушки з виходом системи керування.
- Перевіряють кількість полюсів, схему контактів і наявне місце на DIN-рейці.
Ще одна поширена помилка – встановлювати один контактор на кілька незалежних груп, якими потрібно керувати окремо. Тоді освітлення, вентиляція та нагрівальний прилад працюватимуть лише разом, хоча алгоритм автоматики передбачає різні режими. Краще розділити кола на етапі проєктування, ніж переробляти щит після запуску системи.
Важливо: Номінальний струм контактора не скасовує потреби правильно підібрати автоматичний вимикач і переріз кабелю. Захист лінії визначають окремо, з урахуванням навантаження та способу прокладання провідника.
Висновок: підхід Електроконтролю до комплектації щитів автоматизації
Надійна автоматизація потребує чіткого розподілу ролей у щиті: автоматика подає команду, контактор комутує навантаження, а захисні апарати реагують на аварійні режими. Вибір між моделями на 20, 25, 40 чи 63 А має ґрунтуватися на розрахунку струму, типі споживача та параметрах котушки, а не лише на надмірному запасі номіналу. Для складних схем можна замовити індивідуальне складання щитів управління, яке Електроконтроль виконує з урахуванням навантаження, конфігурації приміщення та вимог замовника.
